Raspberry Pi用　RS485通信HAT基板

¥1,000 税込

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

【製品概要】
本製品はGPIO14 (TXD), GPIO4(EN)および GPIO15 (RX) を使用し、ラズベリーパイでRS485通信を送受信可能にするHAT基板です。

【特徴】
GPIO4 で RS485 トランシーバーの送信/受信モードを切り替えます。HIGHで送信モード、LOWで受信モードになります。送受信を同時にすることはできません。
RS485のA,Bそれぞれで2ピンのコネクタを実装しているため、終端抵抗としてアキシャルリード抵抗をつけることが可能です。

【使用GPIOピン】
3.3Vピン：1番
GNDピン：6番, 9番, 14番, 20番, 25番, 30番, 34番, 39番
GPIO14(TX)：8番
GPIO15(RX)：10番
GPIO4(EN)：7番
上記以外のGPIOピンは使用しません。

【対応機種】
・Raspberry Pi 5シリーズ
・Raspberry Pi 4 model B
・Raspberry Pi 3 Model B+

【関連情報】
本基板のCADデータは無償公開しております。
ご使用にあたっては、ご利用者ご自身の責任においてご判断いただきますようお願いします。
https://github.com/raspikoubou/rs485HAT.git

【注意事項】
詳細な仕様につきましては、下記資料をご参照の上、必ず定格範囲内でご使用ください。
本製品にRaspberry Pi本体は含まれておりません。

商品をアプリでお気に入り

スペック表

ICをそのまま使用しておりますので、ICスペックに依存します。
詳細はデータシートをご確認ください。
https://akizukidenshi.com/catalog/g/g116211/

回路概要

回路図

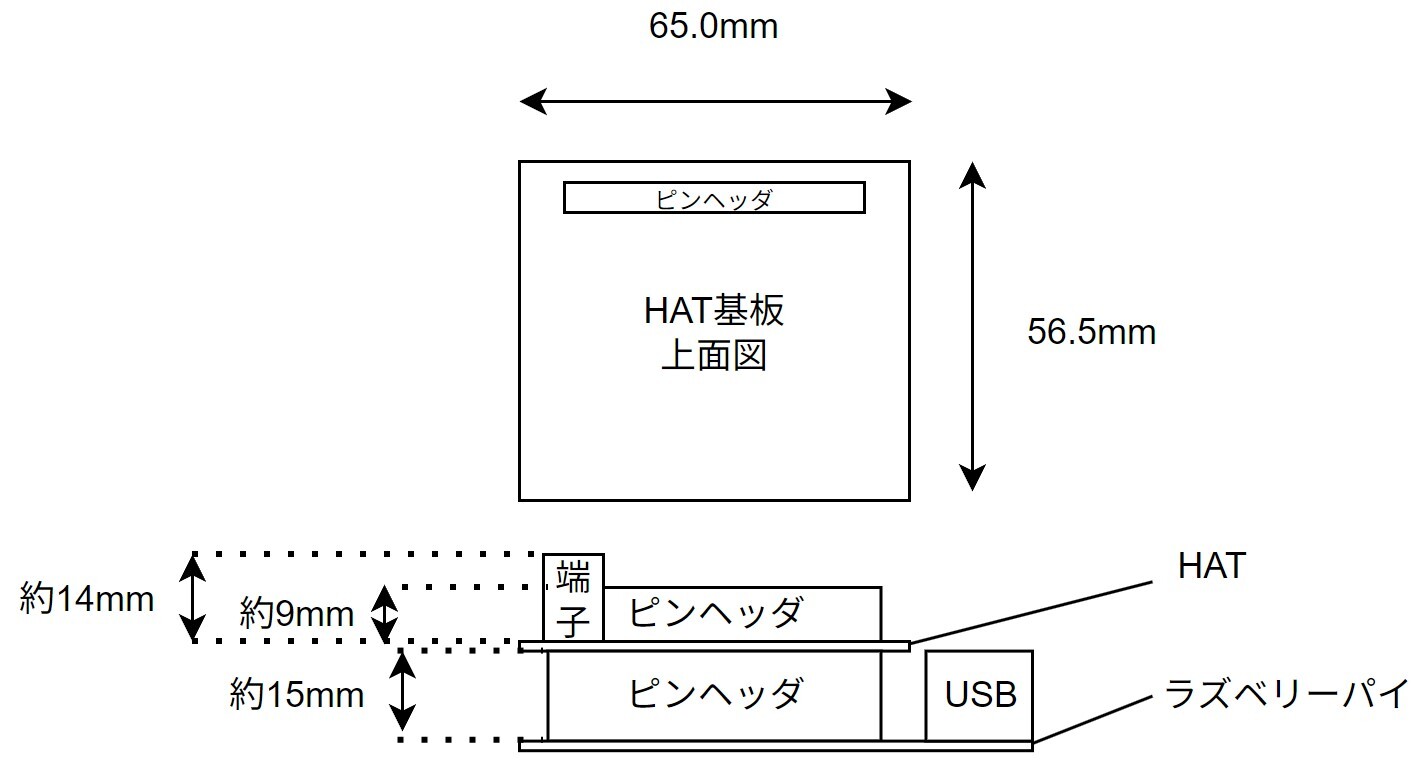

おおよその外形図

こちらの商品は主に実験や評価用として設計されています。
あらかじめご了承の上、ご購入いただきますようお願い申し上げます。

この商品の設計に関するQiita記事を作成しています。興味がありましたらご覧ください。
https://qiita.com/RaspiKoubou/items/ec64814ba5a199dfced2
