RaspberryPi用　絶縁RS232C通信HAT基板

¥2,500 税込

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

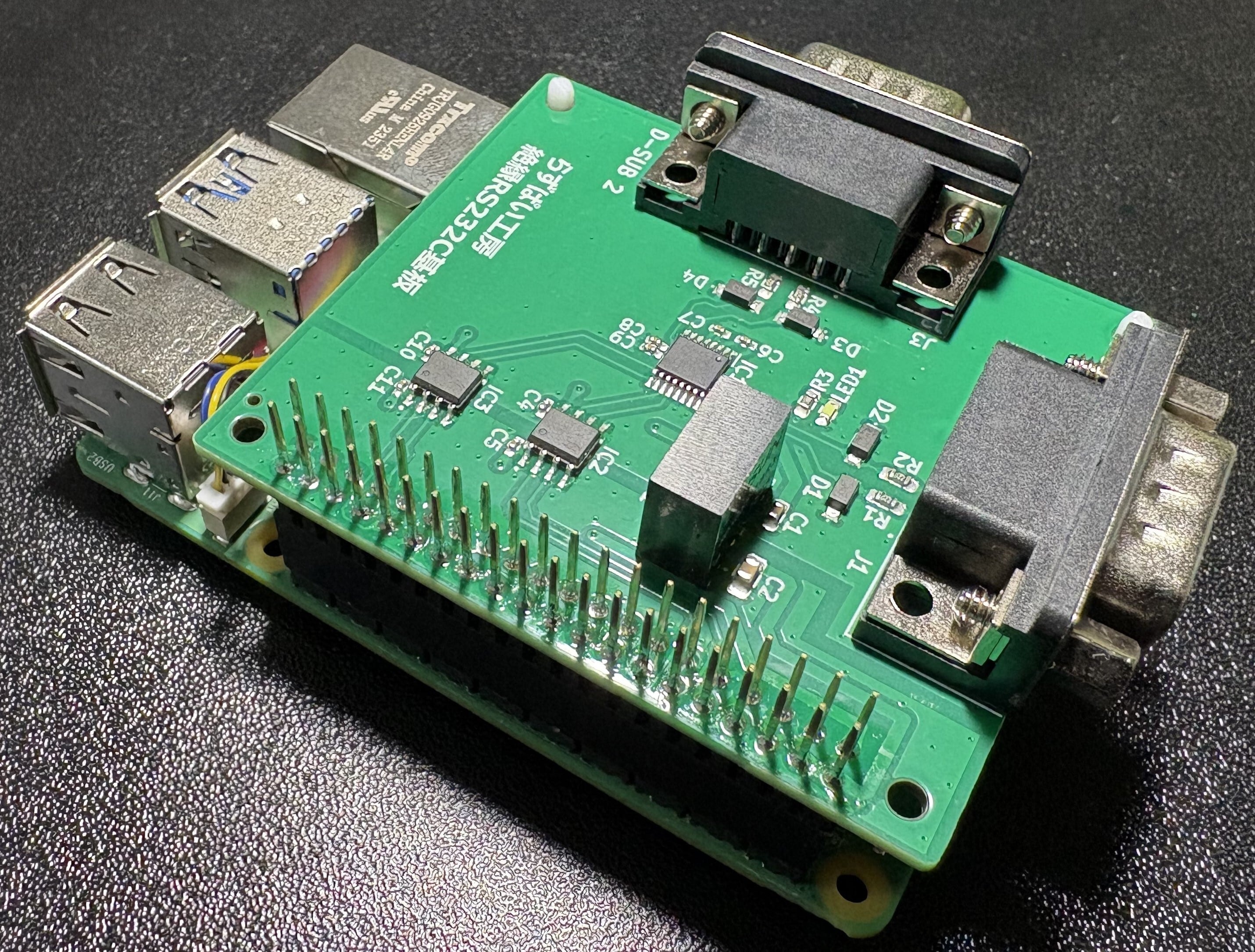

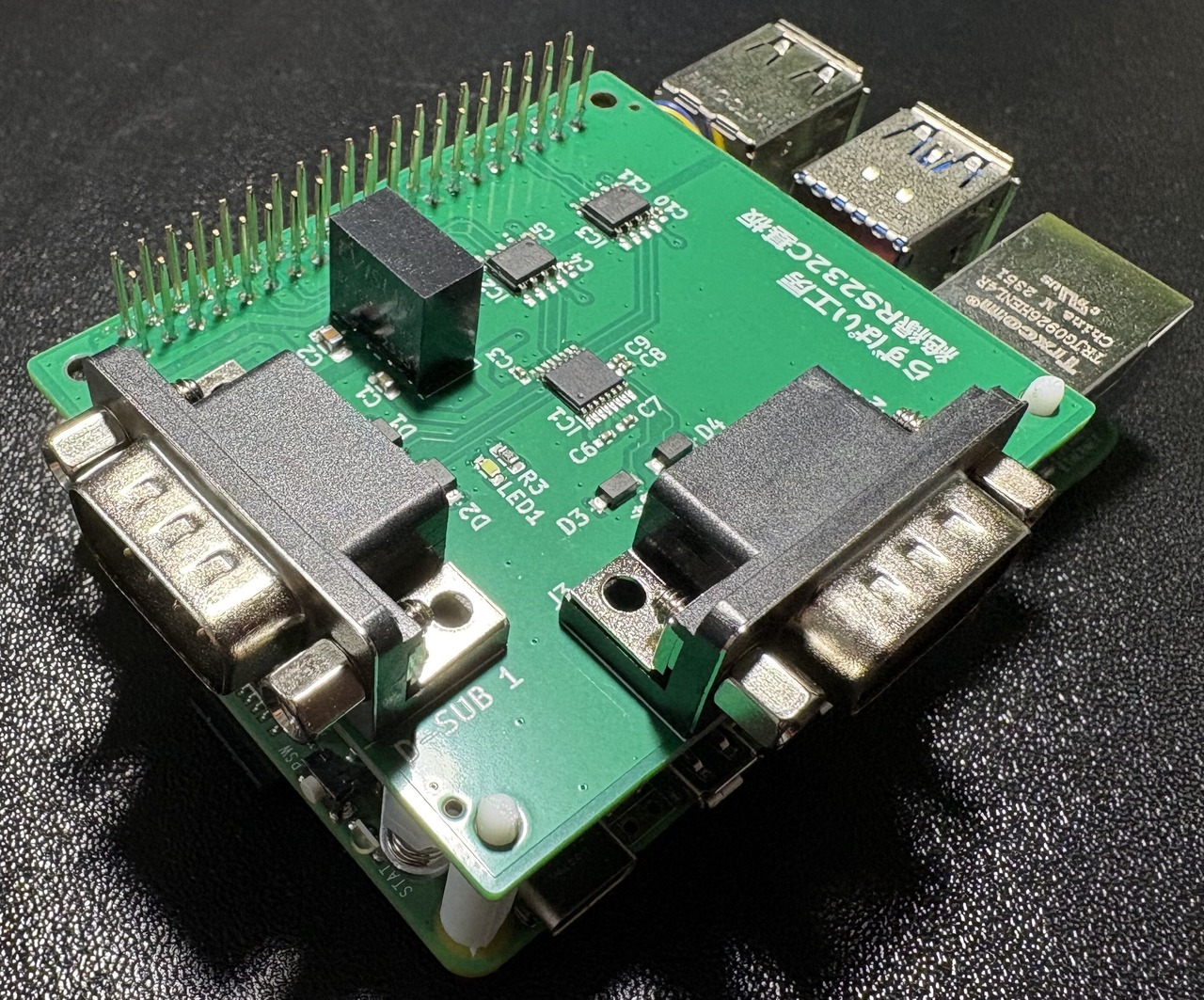

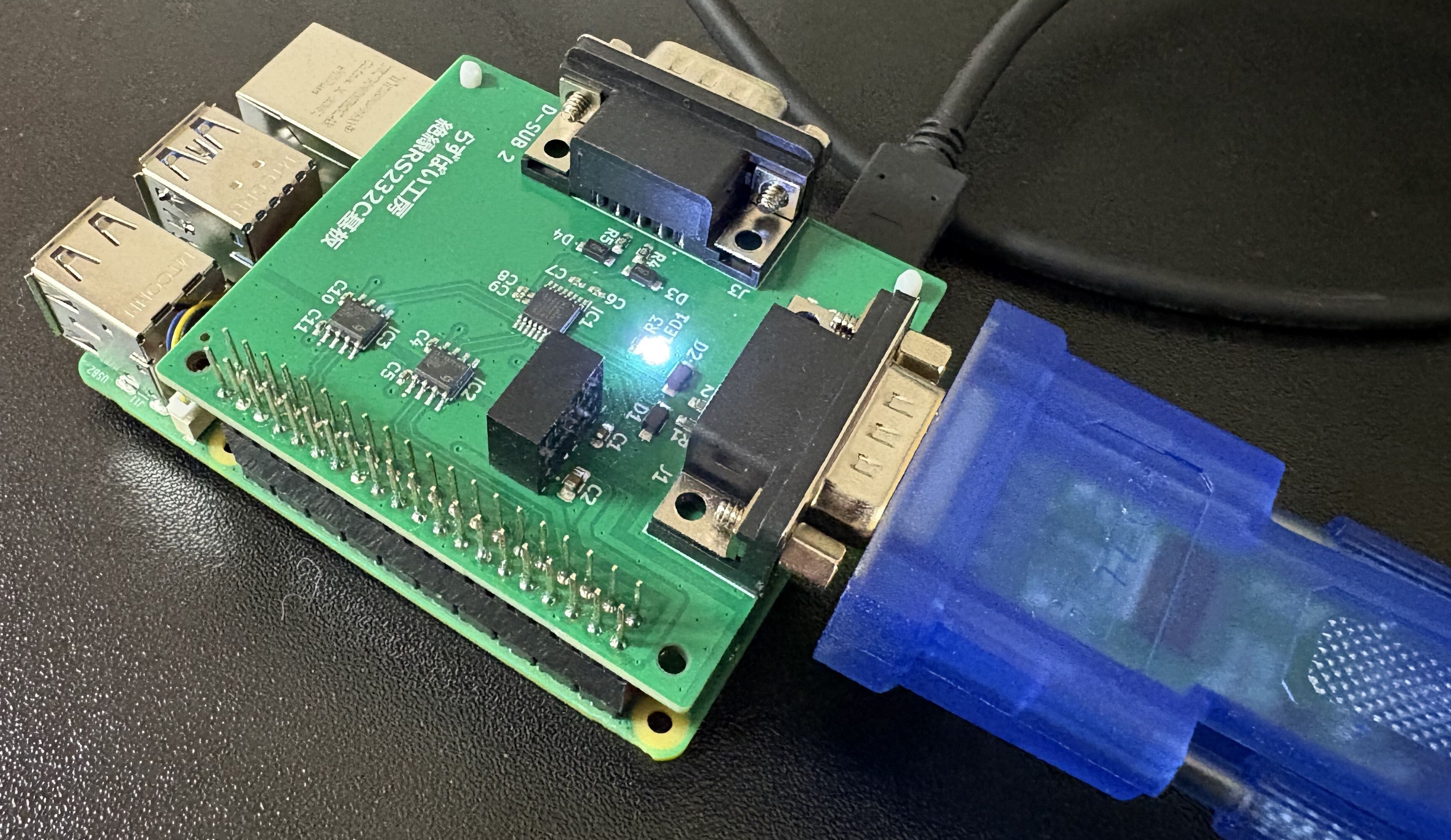

本製品は、ラズベリーパイ用の絶縁RS232C通信HAT 基板です。

【製品概要】
- 用途：Raspberry Pi 3,4,5シリーズ対応 UPS HAT 基板
※3では通信できるのはGPIO14,15のみです
- 主な役割：産業機器やPCとのRS232Cシリアル通信を、デジタルアイソレータによる絶縁を介して安全に実現

【主な機能と特徴】

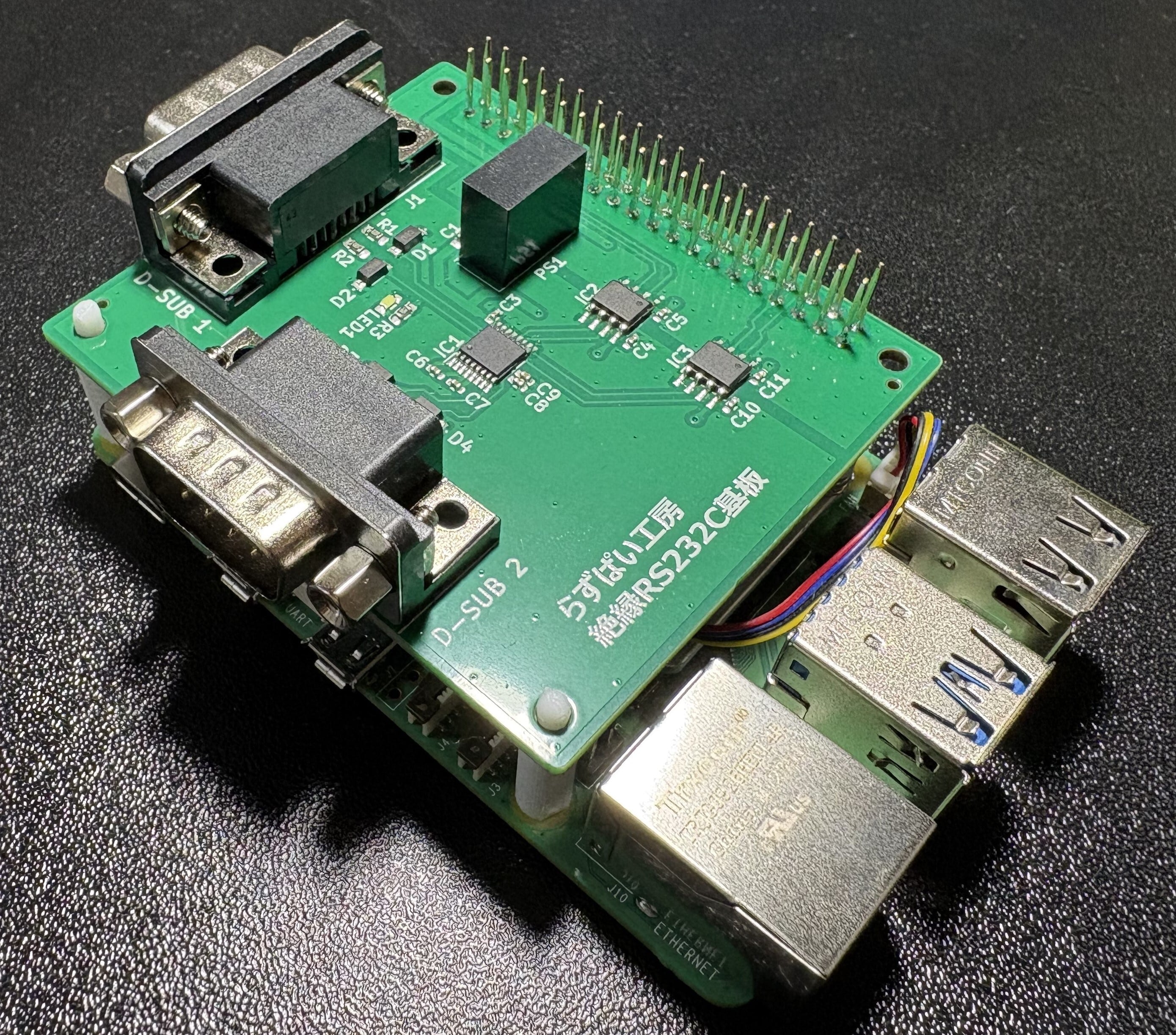

1, RS232C通信ポート（D-Sub9ピン）を2系統搭載
・SP3232EEY-LTR（RS232CトランシーバIC）を採用
・2チャネル分の送受信（TXD/RXD）をサポート

2, 絶縁通信による高い安全性
・CA-IS3721HS（高速デジタルアイソレータ）を採用
・最大5kVRMSの絶縁耐圧
・ラズベリーパイと外部機器間のグランドループやサージを遮断

3, 絶縁型DC/DCコンバータによる電源分離
・MORNSUN B0505S-1WR3 を搭載
・5V→5Vのアイソレーション電源を生成し、RS232C通信側とRaspberry Pi側の電源を分離

4, サージ・ESD保護回路
・SMF15CA（TVSダイオード）を各通信ラインに配置
・±15kV ESD耐性、雷サージや静電気からラズベリーパイを保護

5, GPIO割り当て
・[GPIO14:TXD1 / GPIO15:RXD1]をRS232Cポート(D-SUB1)に接続
・[GPIO12:TXD2 / GPIO13:RXD2]をRS232Cポート2(D-SUB2)に接続
それぞれアイソレータを介して絶縁通信を実現

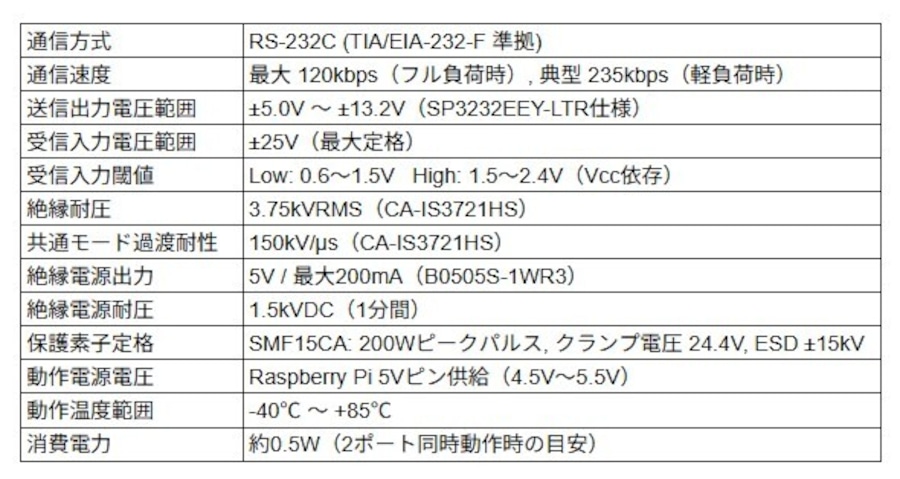

【仕様】
・対応機種：Raspberry Pi 3,4,5シリーズ
※3では通信できるのはGPIO14,15のみです
・通信方式：RS232C（D-Sub9ピン ×2系統）
・絶縁方式：CA-IS3721HS（デジタルアイソレータ）
・絶縁電源：MORNSUN B0505S-1WR3（5V→5V, 1W）
・保護素子：SMF15CA（TVSダイオード）
・使用GPIO：
　・UART1：GPIO14（TXD1）, GPIO15（RXD1）
　・UART2：GPIO12（TXD2）, GPIO13（RXD2）
　・電源：5V（2,4番ピン）、3.3V(1番ピン)、GND（6,9,14,20,25,30,34,39番ピン）

【使用上のご注意】
・Raspberry Pi OS 側で UART を有効化してください（raspi-config で設定可能）
・必ず定格内で使用してください。
・設計詳細やサンプルコードは下記ブログに掲載しています。

下記ブログにこの基板の設計に関する記事、サンプルコード掲載しています。
https://qiita.com/RaspiKoubou/items/3faf8b5ca4bc73d87c0e

15mmスペーサー（10本50円）もあわせてどうぞ。
https://raspikoubou.theshop.jp/items/119161486
