RaspberryPi用　HATテスト基板

¥2,000

レビューを見る

なら手数料無料の翌月払いでOK

送料は¥550です。詳細を見る

【商品概要】

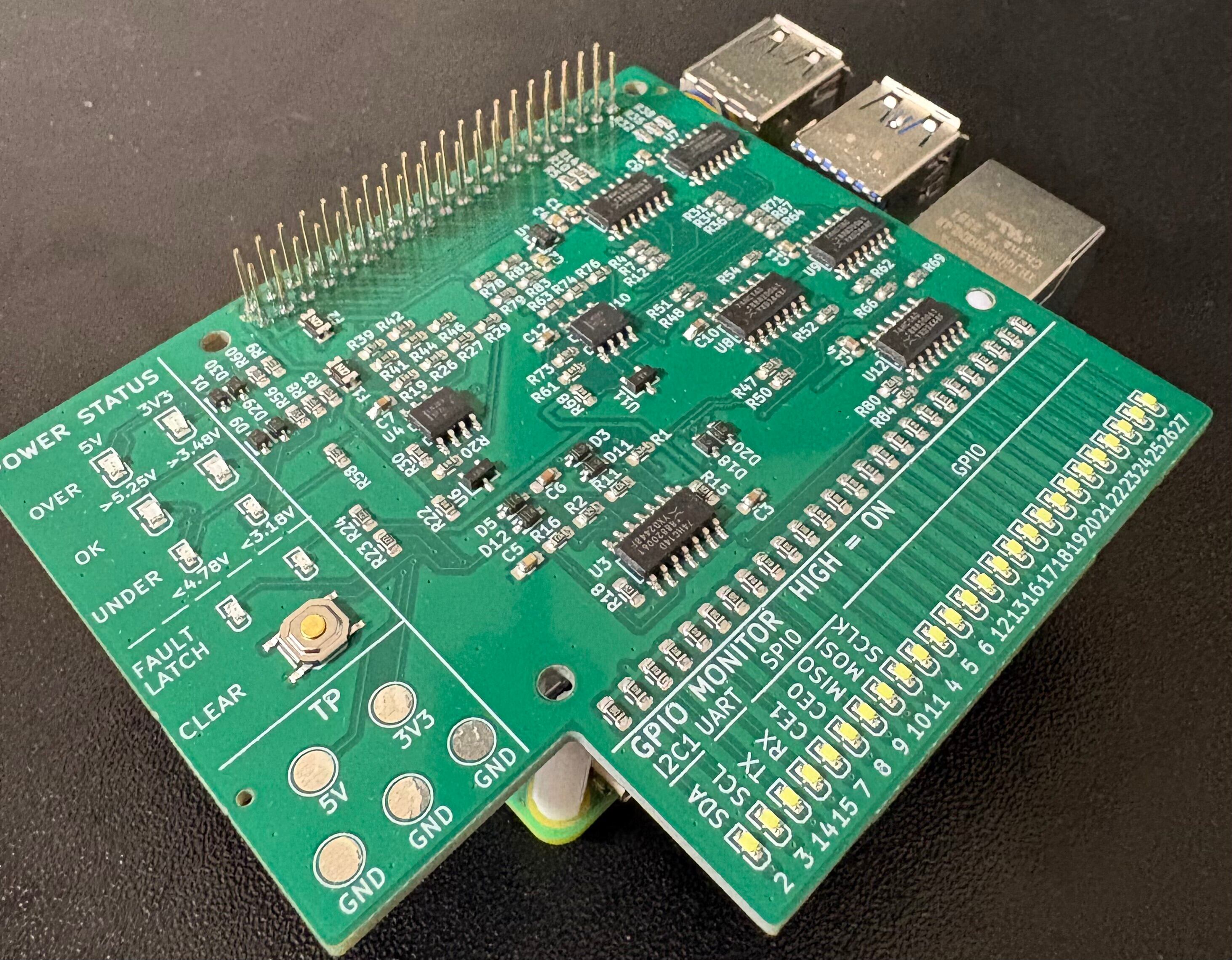

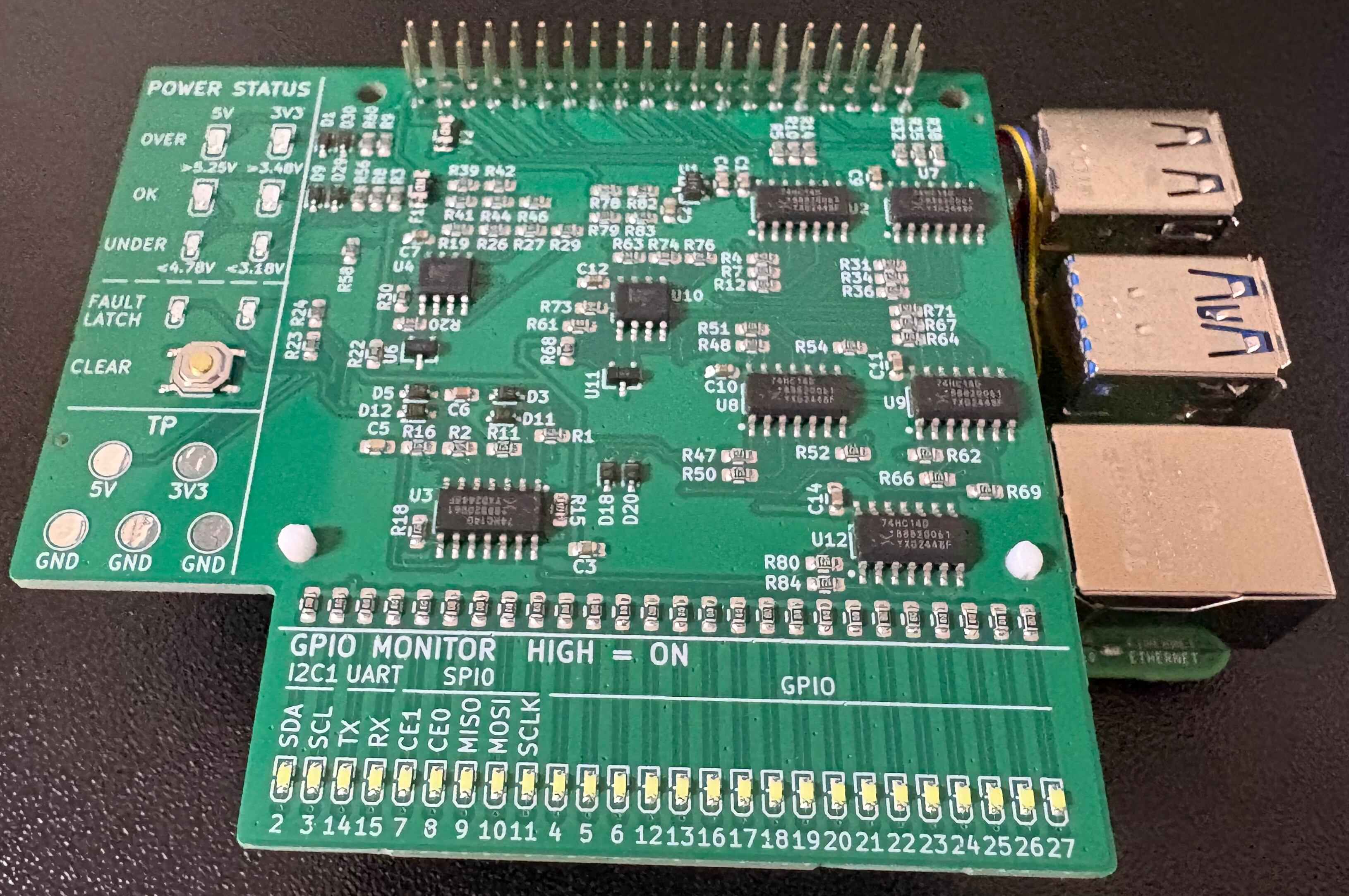

Raspberry PiとHATの間に取り付け、GPIOの信号と5V・3.3V電源の状態をLEDで確認する基板です。HATの開発、配線の確認、不具合の切り分けに使用できます。

【特徴】

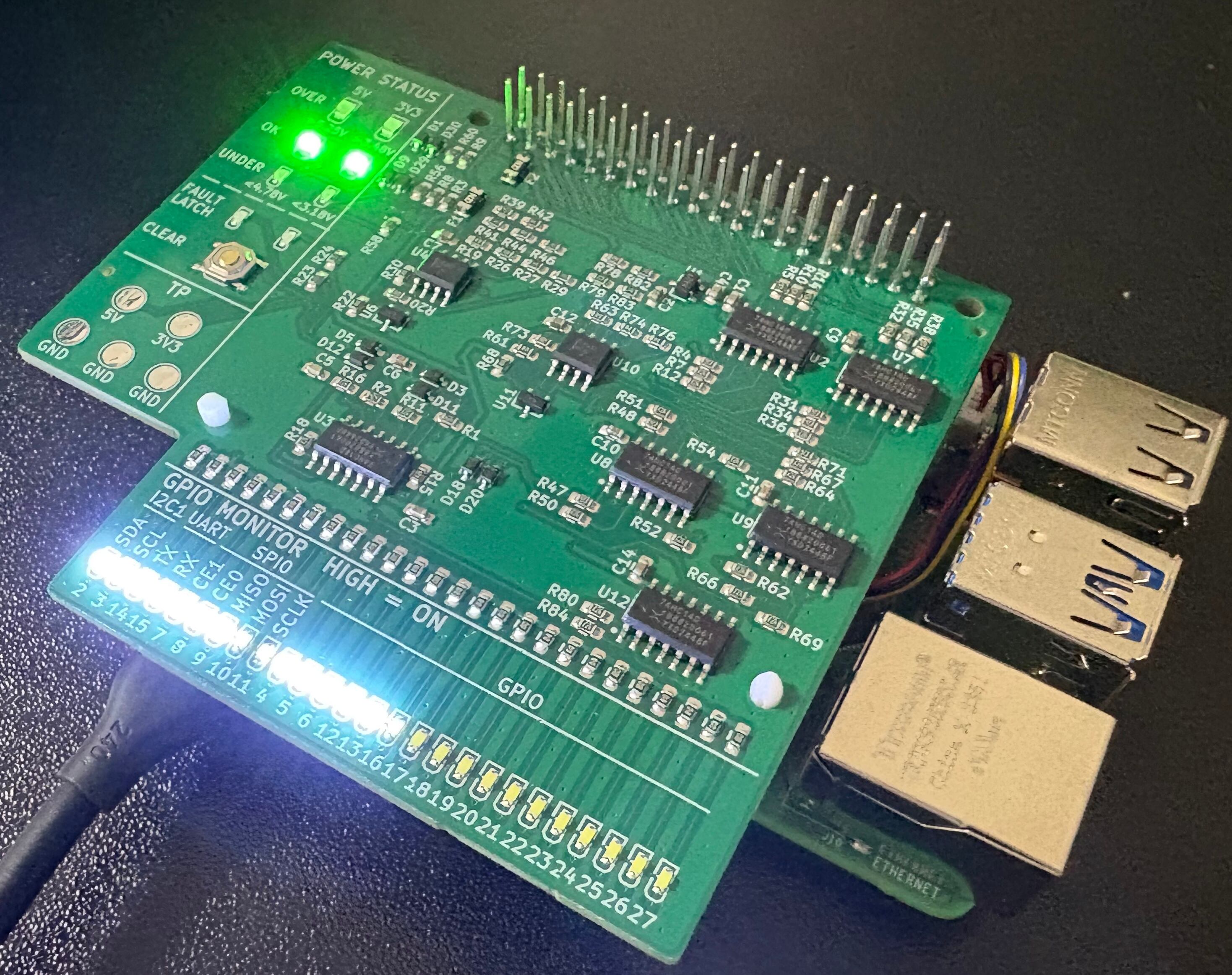

・GPIO2～27の26本を白色LEDで表示。Highで点灯、Lowで消灯します。

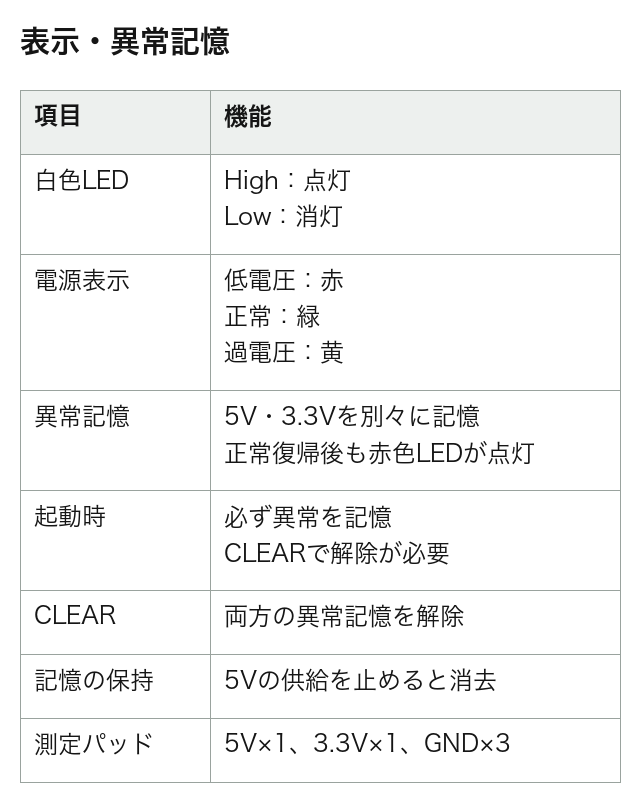

・5V・3.3Vそれぞれの電圧を、低電圧：赤／正常：緑／過電圧：黄で表示します。
・低電圧や過電圧を検出すると、異常記憶LED（赤）が点灯。電圧が正常に戻っても点灯を保持します。
・CLEARボタンで、5V・3.3V両方の異常記憶を解除します。
・40ピンをそのまま中継。GPIO0・1（HAT識別用）はLED表示の対象外です。
・電圧測定用の5V・3.3V・GNDテストパッドを搭載しています。
・専用ソフトウェアは不要です。

【対応機種】
・Raspberry Pi 5
・Raspberry Pi 4 Model B
・Raspberry Pi 3 Model B／B+

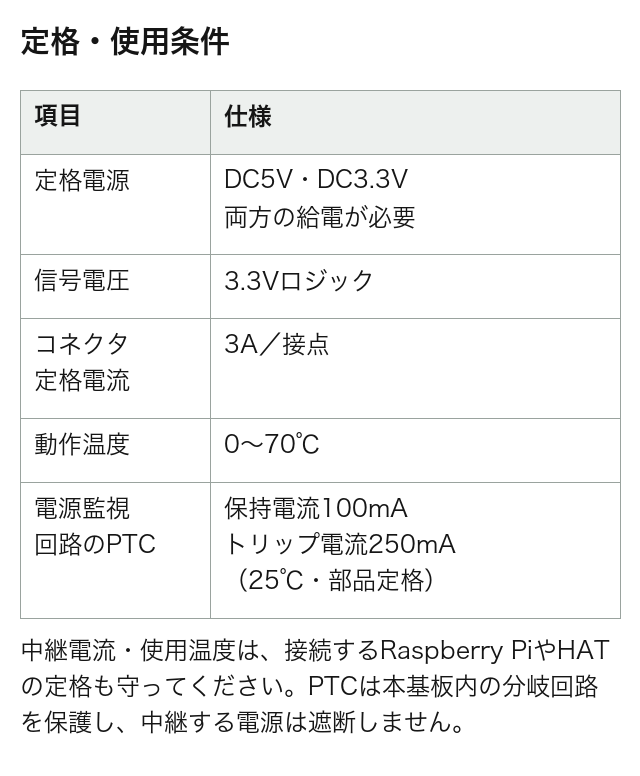

【定格・使用条件】
・定格電源：DC5V・DC3.3V（両方必要/ラズパイから供給）
・信号電圧：3.3Vロジック
・コネクタ定格電流：3A／接点
・動作温度：0～70℃
※接続するRaspberry PiやHATの電流・温度定格も守ってください。

【正常と判断する電圧範囲】
正常範囲より高い電圧は過電圧、低い電圧は低電圧と判定します。判定の境界は部品ばらつきで変動します。

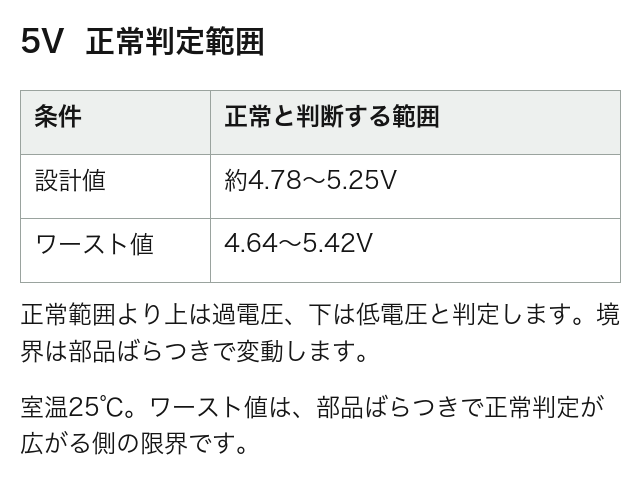

5V：設計値約4.78～5.25V　／　ワースト値 4.64～5.42V

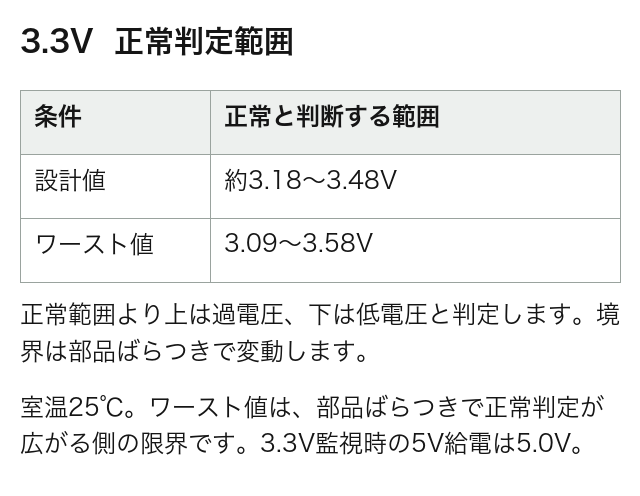

3.3V：設計値約3.18～3.48V　／　ワースト値 3.09～3.58V

室温25℃での設計計算値です。ワースト値は、部品ばらつきで広がる側を示します。

【使用方法】
すべての電源を切り、40ピンの向きと位置を確認して取り付けてください。
起動時は必ず異常が記憶されます。5V・3.3VのOK LED（緑）が点灯してから、必ずCLEARを押して異常記憶を解除してください。
異常が続いている場合は、CLEARを押しても再び異常記憶LEDが点灯します。原因を取り除いてから解除してください。

【注意事項】
・起動するたびに、CLEARで異常記憶を解除してください。
・動作には5Vと3.3Vの両方が必要です。
・Raspberry Piを接続せずに5V・3.3Vを供給すると、GPIO端子が未接続のため、白色LEDが点灯することがあります。故障ではありません。
・GPIOをプログラムで使用していなくても、Raspberry PiのプルアップやUARTなどの設定によって白色LEDが点灯することがあります。
・GPIOのHigh／Lowや低速の変化を確認するための基板です。高速通信の波形や短いパルスは測定できません。
・電源異常を検出しても、電源は遮断しません。
・5Vの供給を止めると、異常記憶は消えます。
・本基板の40ピンコネクタはRaspberry Piと直結しています。GPIOに接続される信号端子に、5Vや24Vを加えないでください。
・取り外しや配線の変更も、すべての電源を切ってから行ってください。
・HAT、クーラー、ケースと接触しないことを確認し、スペーサーで固定してください。

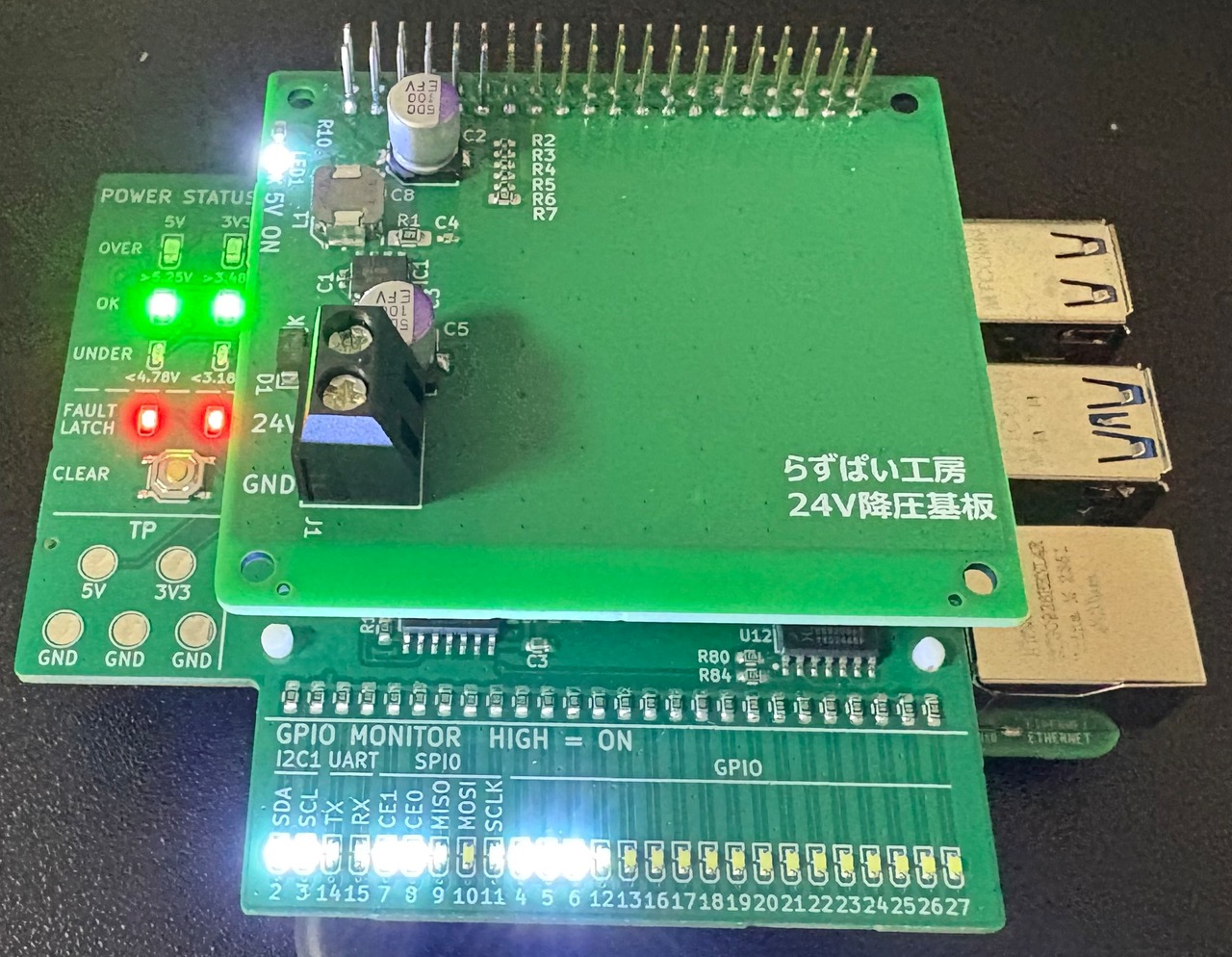

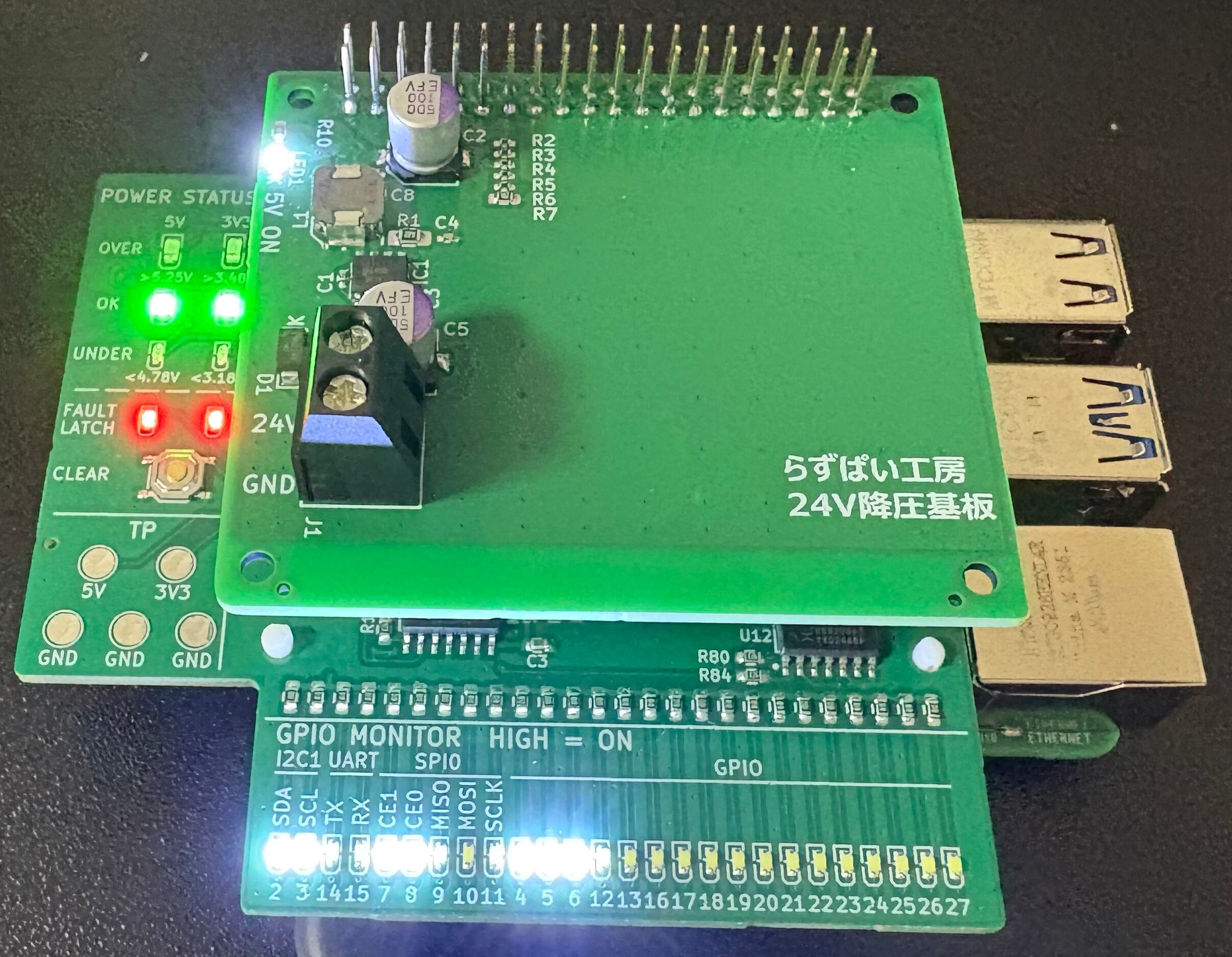

・Raspberry Pi本体および写真に写っている他のHATは付属しません。

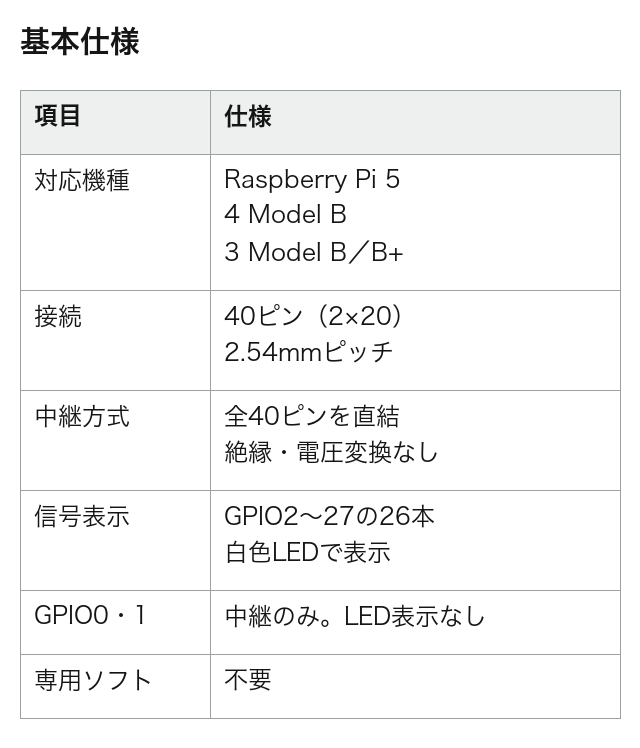

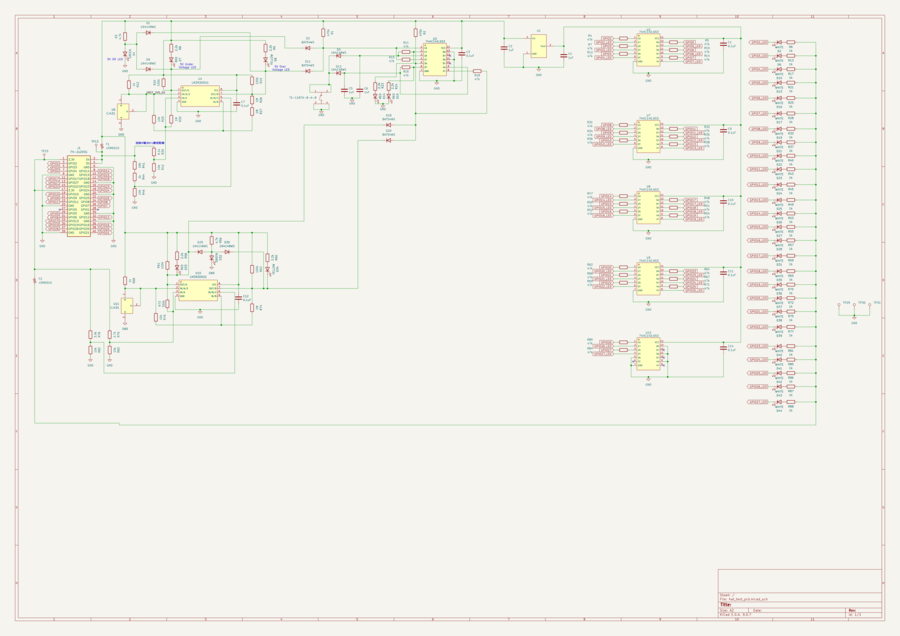

仕様表と回路図は下記をご覧ください。
