Raspberry Pi用　絶縁24VPNP入出力HAT基板

¥2,400

¥3,00020%OFF

送料は¥550です。詳細を見る

【製品概要】
Raspberry PiのGPIOから24V系の機器と信号をやりとりする、絶縁型の入出力HAT基板です。センサーの状態取得や負荷のON／OFF制御に使用できます。

【特徴】
・PNP／NPN両対応入力6点、PNP（ソース）出力6点
・入出力をフォトカプラなどでPi側から絶縁
・GPIOの入出力で操作。合計12本のGPIOを使用

【主な仕様】
対応機種：Raspberry Pi 5／4 Model B／3 Model B+
入力：6ch、PNP／NPN両対応
出力：6ch、PNP（ソース）、定格48V・500mA

【ご使用にあたって】
・入力GPIOにはプルダウン設定が必要です。使用GPIOや配線は説明書をご確認ください。
・出力にはサージ対策がありません。リレーなどの誘導性負荷にはダイオード等で対策してください。
・外部電源の極性と定格を確認し、配線・着脱はPi側と外部側の電源を切って行ってください。Raspberry Pi本体は付属しません。

【取扱説明書】
詳細は下記の取扱説明書をご覧ください。
https://drive.google.com/file/d/1Xz5J1kwgW3TzBbzjCy0eKCDfw9udu3QJ/view?usp=sharing

無料ソフト「設備イベントロガー」：https://raspikoubou.theshop.jp/p/00005
設計解説：https://qiita.com/RaspiKoubou/items/9869eb2979d86978f562

【カスタム基板のご相談】
「コネクタの種類・位置を変えたい」「既存製品の機能を1枚の基板にまとめたい」といったご相談も承ります。
相談・概算見積りは無料です。仕様・価格の目安は、こちらをご覧ください。
https://raspikoubou.theshop.jp/p/00003

商品をアプリでお気に入り

・本製品は試作・実験用途であり、医療機器など高い信頼性が必要な特定用途での使用は想定しておりません。

・ウェブサイト上の情報誤り、または製品の本来の目的外の使用による損害について、当ショップは責任を負いません。

・本製品の故障に起因して生じたお客様のすべての直接的・間接的な損害について、当ショップは一切の責任を負いません。

・当ショップの過失による損害賠償は、ご購入製品の販売代金を上限とし、初期不良は代替品との交換または返金にて対応いたします。

スペック表

回路概要

回路図

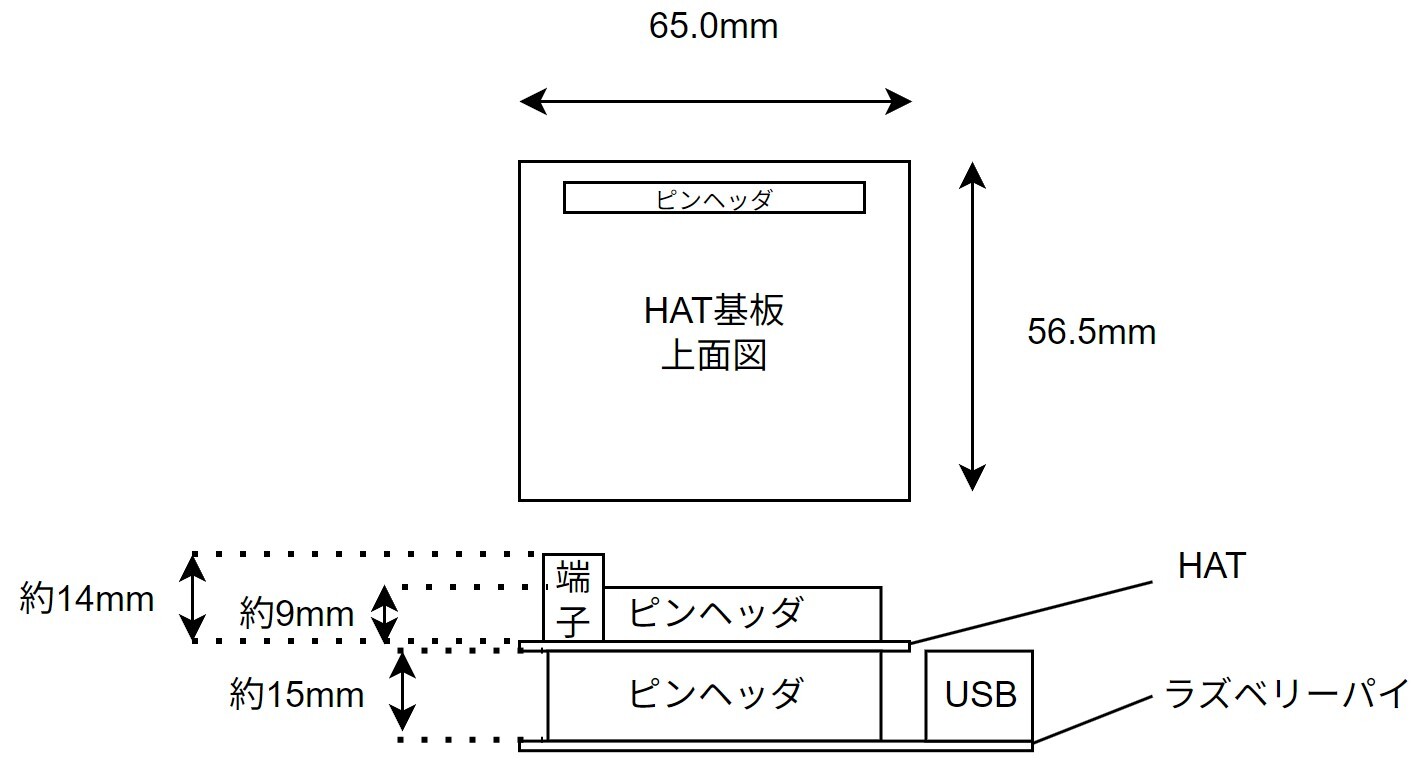

おおよその外形図
