Raspberry Pi用　絶縁24VPNP入出力HAT基板 製造データ

製造データ.zip

【25年1月19日より一部設計変更】
以前のバージョンのデータを購入して頂いている方には無償で新しいデータをお渡しいたします。Cotactにて購入時の注文IDとその旨をお伝えください。

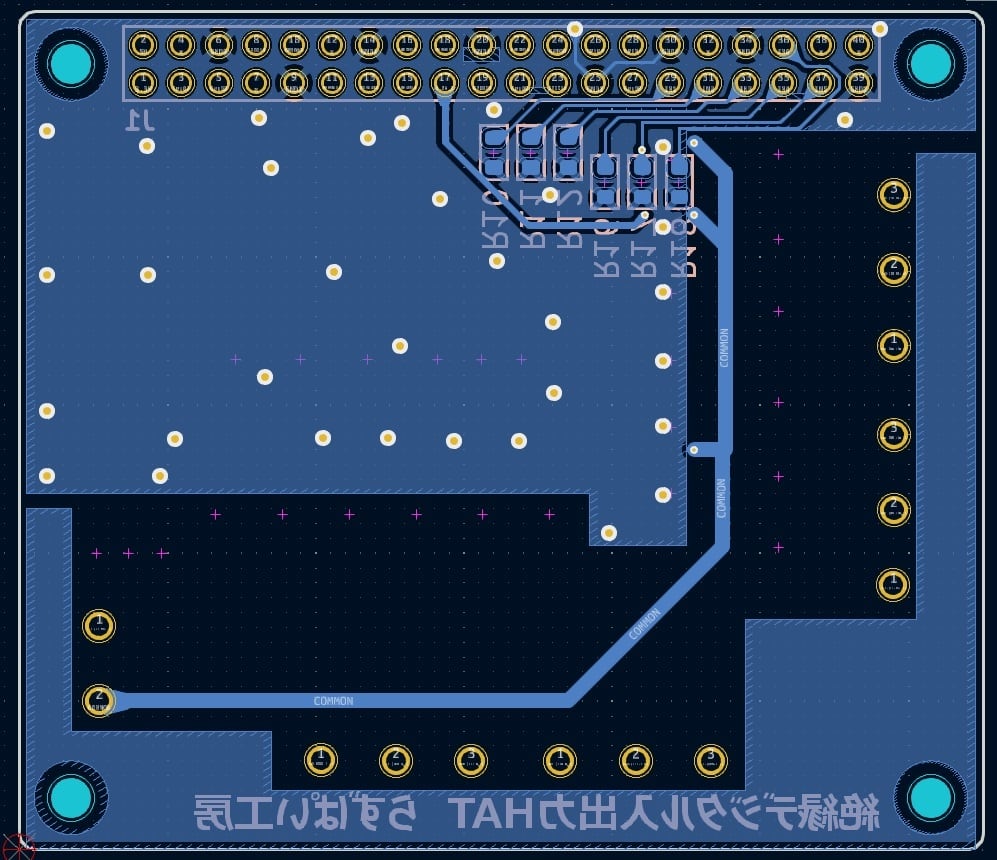

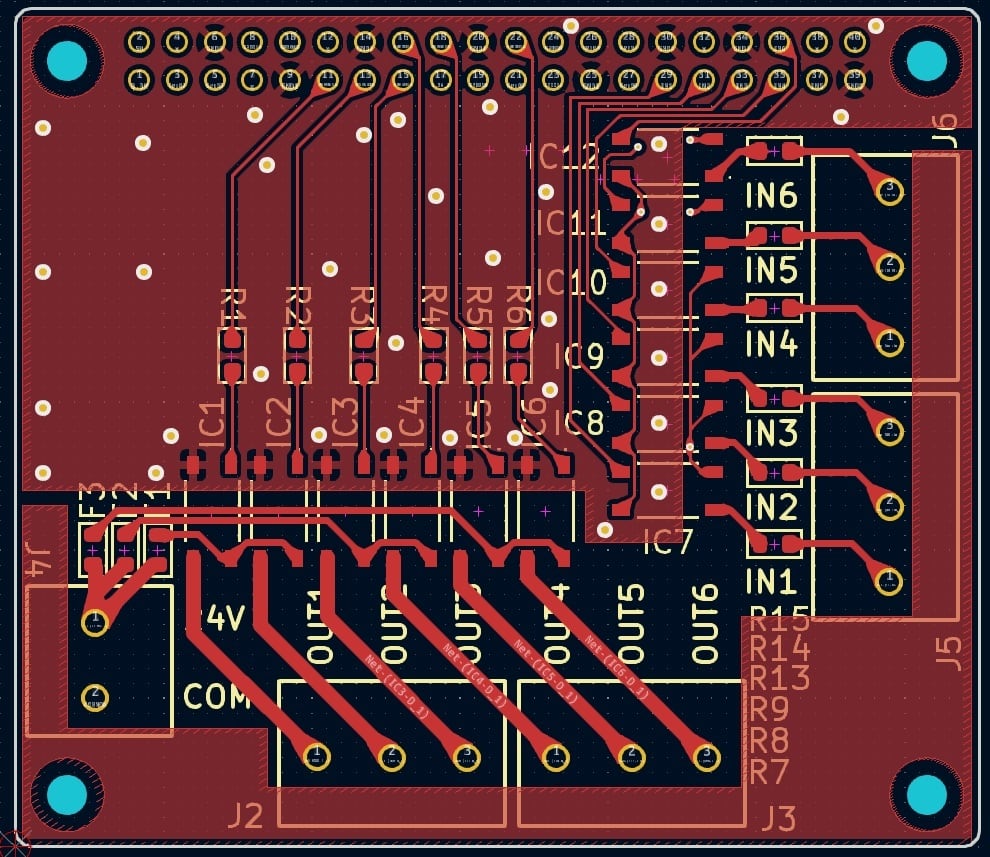

商品「絶縁24VPNP入出力HAT基板」のCADデータ(Kicad)とガーバーデータです。

ガーバーデータがあればお好きな基板製造メーカーで基板を製造することが可能です。
商用無料の基板CADのKicadをお持ちのPCにインストールすれば編集も可能です。
Kicadについて → https://www.kicad.org/
このデータの製品 → https://raspikoubou.theshop.jp/items/92486466

本製品は基板のCADデータを提供するものであり、データ購入後の編集や製造、使用方法についてはお客様の責任となります。データの使用結果や基板の使用結果に関して一切の責任を負いかねますので、あらかじめご了承ください。

なお、購入して頂いた本データは商業利用や改変も含め、自由にご利用いただいて構いません。

この商品には下記のデータが含まれます。
・kicadのCADデータ(ver8.0.6)(windows)
・ガーバーデータ
・部品リスト(csv形式, pdf形式)
・マウントデータ(csv形式)
・回路図(pdf形式)
・部品のデータシート(pdf形式)

データに不備がある場合、データ内容についてご質問がある場合はお気軽に「Contact」でご連絡ください。修正データを送付させていただきます。
